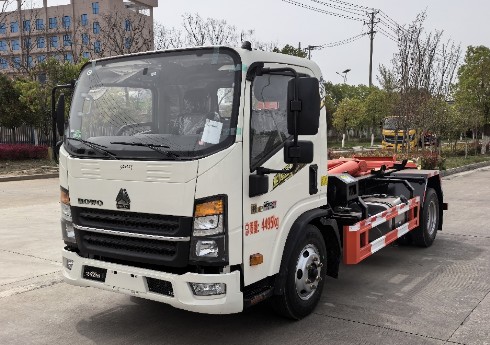

重汽豪沃3280軸距，濰柴180馬力，整車型號CSC5049ZXXZ6

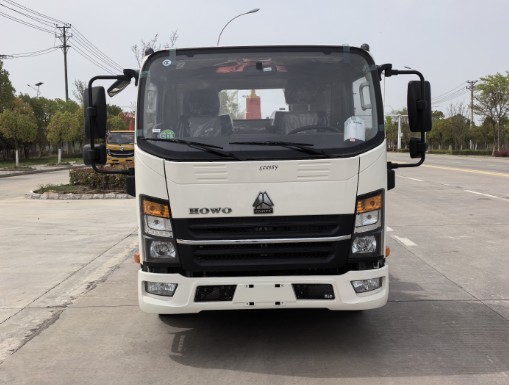

國六底盤配置：1760中體低頂駕駛室（可下地庫）、濰柴2.5排量180馬力（行業內最大）、軸距3280、法士特8檔、前橋2.4T/后橋8T，速比：5.286，215雙層大梁（局部三層）、8/9+7加強型板簧，7.00R16LT 10RP輪胎、多功能方向盤，半包圍駕駛室內飾，液晶儀表盤，帶中控、電窗、布座椅、氣喇叭、全包裹、車鑰匙遠程遙控玻璃升降。

上裝配置：

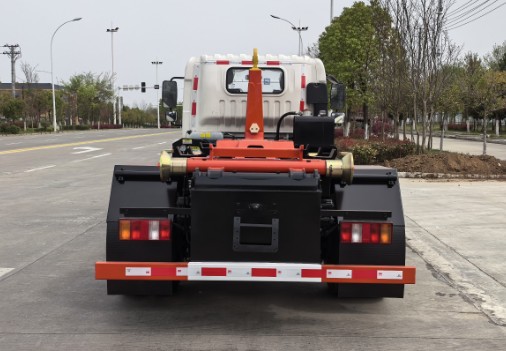

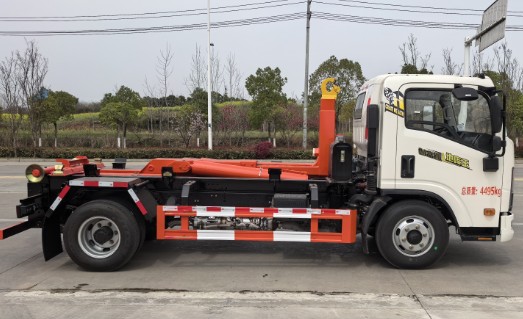

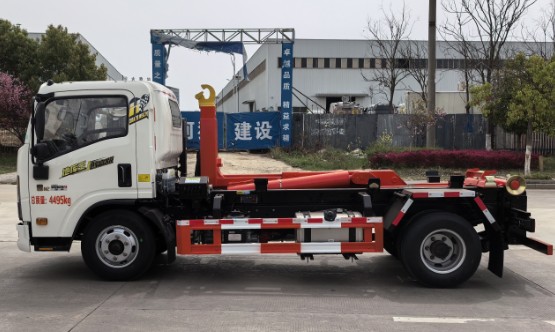

由底架、翻轉架、拉臂鉤和鎖緊機構組成，可完成對密封式垃圾車廂的鉤裝、鉤卸和卸料作業。

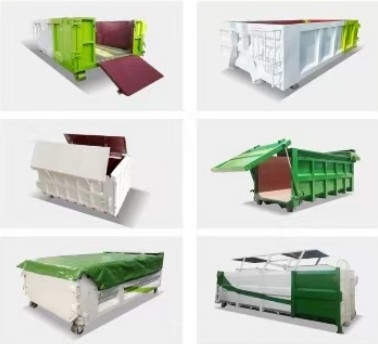

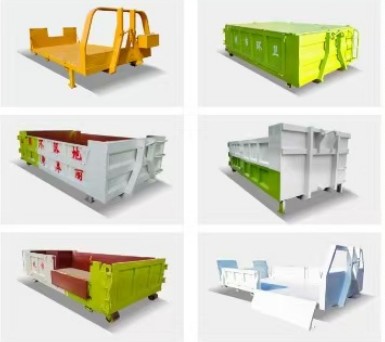

該系統由液壓齒輪泵、多路閥、油缸等組成。通過該系統為拉臂機構提供液壓動力。箱體自配，可以一車多箱循環轉運，工作高效。采用手電兩用操作閥(可選裝有線遙控），雙油缸舉升設計，高強度精密鑄造件，副梁左右帶托架導輪，防止箱體滑動，165油缸（可選裝175），鎖緊方式：防跳動（可選裝橫向鎖緊），配帶液壓后支腿，多路閥加保護罩。可拉建筑垃圾/生活垃圾/沙石料/白灰/土方等，可拉12噸。

整車尺寸：5530*2050*2100

整車技術參數表：

楚勝牌CSC5049ZXXZ6型車廂可卸式垃圾車

【整車技術參數】
產品商標	楚勝牌	公告批次	395
產品名稱	車廂可卸式垃圾車	產品型號	CSC5049ZXXZ6
總質量(Kg)	4495	罐體容積(m3)
額定載質量(Kg)	1805,1740	外形尺寸(mm)	5520,5400×2000,1960×2150,2100
整備質量(Kg)	2560	貨廂尺寸(mm)	××
額定載客(人)		準拖掛車總質量(Kg)
駕駛室準乘人數(人)	2,3	鞍座最大載質量(Kg)
接近角/離去角(°)	18/18,18/20	前懸/后懸(mm)	1160/1080,1160/960
軸荷(Kg)	1790/2705	最高車速(Km/h)	95,80
備注	該車用于垃圾的收集清運,主要專用裝置為勾臂.側,后防護材料均為Q235,側防護螺栓連接,后防護焊接,截面尺寸(mm):50×100,下邊緣離地高350mm.ABS系統型號/生產企業:RL-3550/瑞立集團瑞安汽車零部件有限公司;XH-KQ4S4M-E01/廣州市西合汽車電子裝備有限公司;CM4XL-4S/4M/廣州瑞立科密汽車電子股份有限公司;VIE ABS-Ⅱ/浙江萬安科技股份有限公司.發動機與油耗值對應關系為(L/100km):WP2.3Q115E62/11.34, WP2.3NQ130E61/10.18,D20TCIF15/11.02,WP2.3Q140E62/11.33,WP2.3Q140E62A/11.33,WP2.5NQ150E61/10. 11,WP2.5NQ160E61/10.11,WP2.3NQ150E61/11.08,WP2.5NQ155E62/11.00,WP2.5NQ165E62/11.00, /11.19,WP25Q145E62/11.19,WP2.5NQ170E62/11.00,WP2.5NQ180E62/11.00.選裝限速裝置,限速80km/h.該車型可選裝直接供電式ETC車載裝置.僅采用軸距3280mm.整備質量包含:三角墊木,隨車工具,不包含備胎和貨箱重量,整車外形尺寸不包含貨箱.該車僅運輸封閉式專用貨廂.該車匹配的垃圾箱欄板內尺寸長×寬×高為(mm):3800,3700,3600×2000,1900×1000,900,800.隨底盤選裝不同樣式前保險杠.隨底盤選裝后視鏡,選裝油箱,尿素箱,蓄電池,儲氣筒布置.選裝大臂樣式.
【底盤技術參數】
底盤型號	ZZ1047C3313F145Z	底盤名稱	載貨汽車底盤
商標名稱	豪沃牌	生產企業	中國重汽集團濟南商用車有限公司
軸數	2	輪胎數	6
軸距 (mm)	3280
輪胎規格	7.00R16LT 10PR,7.00R16LT 8PR
鋼板彈簧片數	8/9+7	前輪距(mm)	1535
燃料種類	柴油	后輪距(mm)	1505
排放依據標準	GB17691-2018國Ⅵ
發動機型號	發動機生產企業	排量(ml)	功率(Kw)
WP2.3Q115E62 WP2.3NQ130E61 D20TCIF15 WP2.3Q140E62 WP2.3Q140E62A WP2.5NQ150E61 WP2.5NQ160E61 WP2.3NQ150E61 WP2.5NQ155E62 WP2.5NQ165E62 WP25Q151E62 WP25Q145E62 WP2.5NQ170E62 WP2.5NQ180E62	濰柴動力股份有限公司濰柴動力股份有限公司昆明云內動力股份有限公司濰柴動力股份有限公司濰柴動力股份有限公司濰柴動力股份有限公司濰柴動力股份有限公司濰柴動力股份有限公司濰柴動力股份有限公司濰柴動力股份有限公司濰柴動力股份有限公司濰柴動力股份有限公司濰柴動力股份有限公司濰柴動力股份有限公司	2289 2289 1999 2289 2289 2490 2490 2289 2493 2493 2289 2289 2493 2493	85 96 90 103 103 110 118 110 114 120 109 105 125 132
