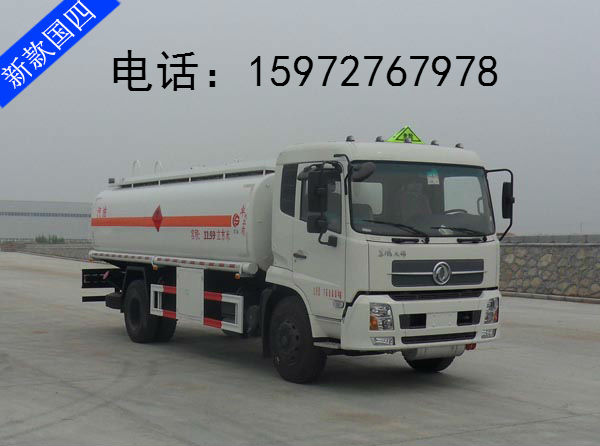

國四15噸加油車底盤配置：

采用東風天錦單橋底盤制作，4x2驅動，D530平頭一排半平頂駕駛室，發動機為康明斯ISDe185  40電控共軌發動機，軸距為4700mm,東風6檔DF6S900變速箱，4.5噸前橋，9噸單級減速后橋，輪胎型號為：275/80R22.5 16PR鋼絲胎。原裝前盤制動，ABS，限速裝置。

國四15噸加油車上裝配置：

罐體容積嚴格按公告制作，有效容積約為14.2立方米，罐體、封頭均采用大于等于4.2mm國標碳鋼板制作，2個歐標罐口， 一個海底閥，單倉帶泵，泵型號為80-60大泵，可泵進泵出，帶重慶40流量表（泵出過表），15米自動回位卷盤帶加油槍，帶折疊護欄，帶靜電盤，帶牌照燈，帶一個工具箱，歐式鎖，帶安全告示牌，帶反光板，配有一個防火帽，兩根與罐體等長的輸油管，兩個滅火器，其余為廠內標配。

產品商標楚勝牌公告批次279

產品名稱加油車產品型號CSC5160GJYDX5型加油車

總質量(Kg)16000罐體容積(m3)11.99

額定載質量(Kg)8000外形尺寸(mm)9000×2460×3150

整備質量(Kg)7805貨廂尺寸(mm)××

額定載客(人)                 準拖掛車總質量(Kg)

駕駛室準乘人數(人)3載質量利用系數

接近角/離去角(°)20/11前懸/后懸(mm)1430/2570,1430/2870

軸數2軸距(mm)5000,4700,4500

軸荷(Kg)6000/10000最高車速(Km/h)80

其它備注：1、運輸介質:汽油,類項號:第3類,密度700千克/立方米,罐體有效容積11.99立方米,罐體外形尺寸(mm)6100×2100×1400;加油裝置型號/廠家: 80YHCB-60/山東博山齊魯油泵廠;選裝左右兩側扶梯或后部無扶梯;2、側/后防護材料為Q235,側防護螺栓連接,后防護焊接,下邊緣離地高550mm,截面尺寸為100×50mm;3、隨底盤選裝駕駛室;軸距與后懸對應關系為(mm):5000/2570,4700/2870;隨底盤選裝駕駛室,選裝不同顏色駕駛室外觀;僅選用子午胎和前盤制動器的底盤;安裝具有衛星定位功能的行駛記錄儀;ABS生產廠家及型號:東科克諾爾商用車制動系統(十堰)有限公司,3631010-C2000。

【底盤技術參數】

底盤型號DFL1160BX5底盤名稱載貨汽車底盤

商標名稱東風牌生產企業東風商用車有限公司

外形尺寸(mm)8790,8290,7790,7190×2370,2460×2760,2840輪胎數6

接近角/離去角(°)20/13輪胎規格10.00-20,10.00R20,9.00-20,9.00R20,275/80R22.5 16PR

鋼板彈簧片數8/10+8,7/9+6,9/10+8前輪距(mm)1880,1920

燃料種類柴油后輪距(mm)1860,1800,1820

排放標準GB3847-2005,GB17691-2005(國Ⅳ)

發動機型號發動機生產企業排量(ml)功率(Kw)

ISDe185 40東風康明斯發動機有限公司6700136

加油車底盤通常采用東風，解放，福田，陜汽，重汽，慶鈴，江鈴等大型汽車制造廠家的加油車專用底盤。

二、罐體部分：

罐體要求有足夠的強度，罐體內部設有防沖板，罐體附件設有人孔，出液閥等，有的罐體還需要保溫，配置流量計等，對于一車裝兩種油料的車，可以對罐體進行分倉。

三、加油機：

加油機是利用汽車動力，可隨車移動的加油機，滿足城市或農村流動售油的需求。具有普通加油機的各項功能，適合使用汽油，柴油，乙醇汽油，安全可靠結構緊湊，體積小，操作方便。加油機的種類品牌：上海塞克加油機，廣東恒山加油機，北京三金加油機，北京佳力佳加油機，鄭州正星加油機，珠海貝林加油機，上海博萊加油機。

四、自動回位卷盤：

自動回位卷盤有10米、15米、18米、20米可選。

五、加油車油泵：

加油車油泵通常為自吸泵、齒輪泵、化工泵、不銹鋼泵、離心泵、重油泵。

六、操作系統：

要由發動機帶動變速箱，變速箱上安裝的取力器帶動輸油泵，輸油泵產生動力，將罐體內部的液體通過管網泵進或泵出。

七、滅火器：

通常加油車隨車攜帶2只碳酸氫鈉干粉滅火器，碳酸氫鈉干粉滅火器適用于易燃、可燃液體、氣體及帶電設備的初起火災。

八、呼吸閥：

呼吸閥是固定在儲罐頂上的通風裝置，以保證罐內壓力的正常狀態，防止罐內超壓或真空使儲罐遭受損壞，也可減少罐內液體揮發損失。

九、防火罩：

汽車防火罩通常是渦流閥式結構，無需借助任何工具，用四桿機構與汽車排氣管尾管直接連接，無需開關或連接固定螺絲，操作簡單快捷，幾秒種內完成安裝及拆卸。在易燃品燃點較低濃度較大的場所，能夠完全熄滅汽車排氣管尾氣中夾帶的火花。

十、防靜電設施

加油車上防靜電設施主要分為靜電導線和靜電接地線兩種。

⒈靜電導線在裝卸油前要將油罐車和裝卸油設備用靜電導線跨接在一起（油庫內均安裝有與油罐車相跨接的靜電導線）。作用是：①將油罐感應的靜電導走，避免與外界物質發生跳火；②使油罐車和整個裝卸油設備保持等電位，防止出現電位差；③對油料中電荷有加快泄露的作用。在連接靜電導線時一定要選擇罐車上無銹蝕且裸露的金屬部位，不能將其連接在銹蝕嚴重或有油漆地方。

資料表明，只有整個靜電接地系統電阻小于10歐時，才能達到良好的導靜電性能。比較理想的辦法是在油罐車某個部位安裝一個銅制的專用接板，專供連接靜電導線。

另外，不能用油罐車上的靜電接地線作為裝卸油用的靜電導線，原因是油罐車在裝卸油中，一般停放在水泥地或較緊硬的地面上，其靜電接地線的電阻不可能低于10歐，因此，很難保證同裝卸油設備保持等電位。

⒉靜電接地線有鏈條式和導電橡膠托地帶兩種。前者由于拖地撞擊易產生火花、接地時是時隔時通、再加上易銹蝕會增大泄露電阻等缺點，出廠的油罐車都采用橡膠接地帶。對靜電接地線要經常調整，以保證其與地面有良好的接觸且應常用萬用表檢查是否通暢，有無斷裂，發現問題及時更換.
