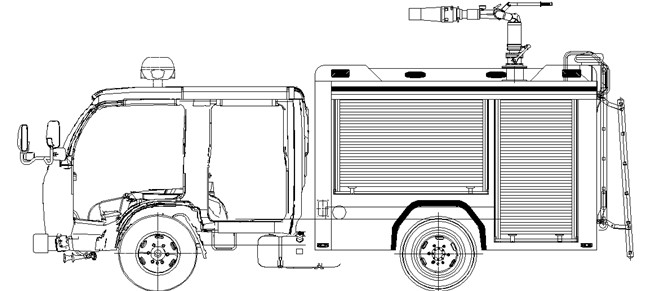

JDF5040GXFSG10/Q6型水罐消防車，采用慶鈴QL1040BUFWY底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+3人,該車為內倉罐結構，車身前部為水罐+器材箱，后部為泵房。主框架結構采用鋁合金方管焊接，載液罐體為優質碳鋼，與底盤采用螺栓連接，載水650kg，裝備了上海雄真消防設備有限公司生產CB10/30-XZ型消防泵，額定流量30L/S，車頂安裝成都威斯特消防機械有限公司生產的PS30W型車用消防炮。該車最大的特點是機動靈活、操控性好、維修簡便。可廣泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救一般物質火災。

整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018第六階段限值的規定要求（國Ⅵ標準）；整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：zb201930327）并已列入工信部汽車新產品公告，CCCF正在申報中。

外廓尺寸

5490×1960×2940mm

最大總質量

4360kg

載液量

水：650kg

最高車速

95km/h

消防泵額定流量

30L/s  1.0MPa

消防炮額定流量

30L/s  1.0MPa

消防炮射程

水≥45m

比功率

88/4.36=20.18

接近角/離去角

24°/16°

型號

QL1040BUFWY

制造商

慶鈴五十鈴(重慶)發動機有限公司

發動機額定功率

88kw

發動機排量

2999ml

發動機排放標準

GB17691-2018國Ⅵ

驅動形式

4×2

軸距

2765mm

最大允許總重

4495kg

最小轉彎半徑

≤6m

變速箱

手動

取力器

YTQ200

結構

平頭、四門，原裝雙排

司乘人員數

2+3人

駕駛員位置

左置

設備

原車儀表板處設置消防操作儀表板及警燈控制盒，加裝

1、警報器；

2、取力器控制開關及指示燈；

3、附加電源開關；

總體布置

整車由消防員乘員室和車身兩大部分組成，車身布置采用整體框架式結構，內藏水罐，兩邊為器材箱，后部為水泵房，罐體為平行長方體廂式容罐。

結構

主框架結構采用鋁合金方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。

器材箱

器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。

泵房

泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材

保溫位置：

爬梯及上車?yán)��?/span>

后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車?yán)�手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。

2、容罐

容量

水：650kg

材質

優質碳鋼，厚度為3mm

罐體設置

人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置

溢流口：設DN65溢流口1個

放余水口：設1個DN40水罐放余水口，配球閥

注水口：在水罐左右兩側各接1只DN65接口

進出水口：設1個水罐到水泵進水管，DN100閥門，設1個水泵至水罐充水管，DN65閥門，手動控制

型號

CB10/30-XZ型低壓車用消防泵

形式

常壓離心式

額定流量

30L/s @1.0MPa

出口額定壓力

1.0MPa

最大吸深

7m

引水裝置

自帶滑片泵

引水時間

最大吸深時≤35s

管道材質

優質無縫鋼管

吸水管路

泵房后側設一個DN100吸水口

注水管路

水罐左右兩側各設一個DN65注水口，泵房?jī)?nèi)設置1個DN65水泵向罐內注水管路

出水管路

泵房左右兩側各設1個DN80出水口，帶截止閥和捫蓋

冷卻水管路

配有冷卻取力器的冷卻水管路及控制閥

型號

PS30W

制造商

成都威斯特消防機械有限公司

回轉角度

360°水平回轉

最大仰/俯角

俯角≤-15°，仰角≥+60°

流量

30L/S

射程

水：≥45m；

駕駛室內控制

水泵脫掛檔、警燈警報、照明及信號裝置控制等

泵室內控制

上裝總電源開關、參數顯示、狀態顯示

附加電氣

設獨立電路

輔助照明

消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等

頻閃燈

車身兩側安裝紅、藍兩色頻閃燈

警示裝置

長排全紅警燈，安裝在駕駛室頂部

警報器，其控制盒在駕駛員前下方

火場照明

上裝后部安裝35W消防探照燈1個

面漆

優質國產漆

顏色

車體外表面主色為RO3消防紅

1

按照消防實戰需要，根據消防操作程序，就近取放。

2

使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。

3

標示醒目，多人操作，互不干涉。
